データで分かる竹村製作所 DATA

竹村製作所の加工能力・月間出荷点数・技術者数などを具体的に公開!御社の望む加工が出来るかどうか、ご参考ください!

竹村製作所はお客様と、時代の変化の一歩先へ!

量産はもちろん、多品種小ロット生産のスピード対応を独自の生産管理システムにて実現。
月間平均10,000点を工程から進捗管理し、お客様へ出荷。

お客様から寄せられるご質問の中に、どのくらいのスピードで出来るのか、職人はどのくらいいるのかなど、より具体的なご質問をいただくことが多くなりました。
そこで、具体的な数字を公開しながら、弊社の対応規模をお伝えいたします。

WELDING 溶接部門について

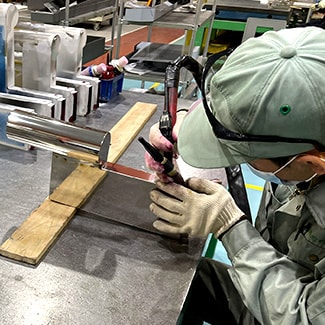

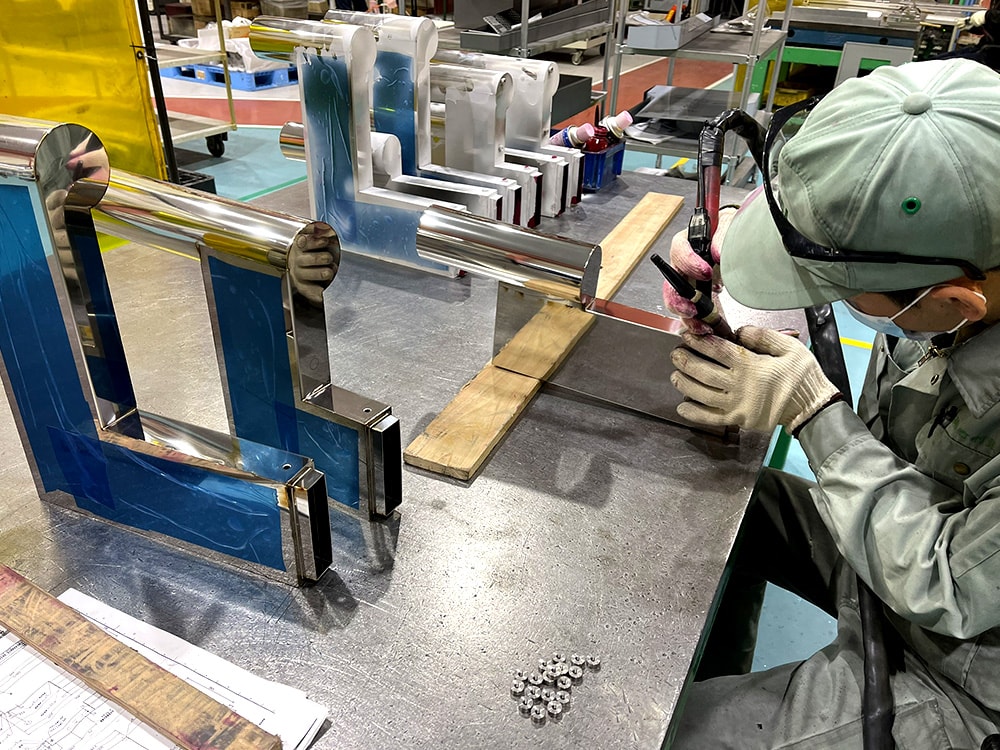

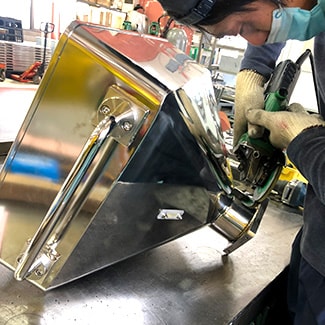

確かな技術を持つ20名の溶接技術者

竹村製作所には若手からベテランまで、確かな技術を持つ20名の溶接技術者を擁しています。
多品種小ロットで機械化・ロボット化できず、人による溶接でしか解決できないボトルネックを
確かな技術とマンパワーでお手伝いさせていただきます。

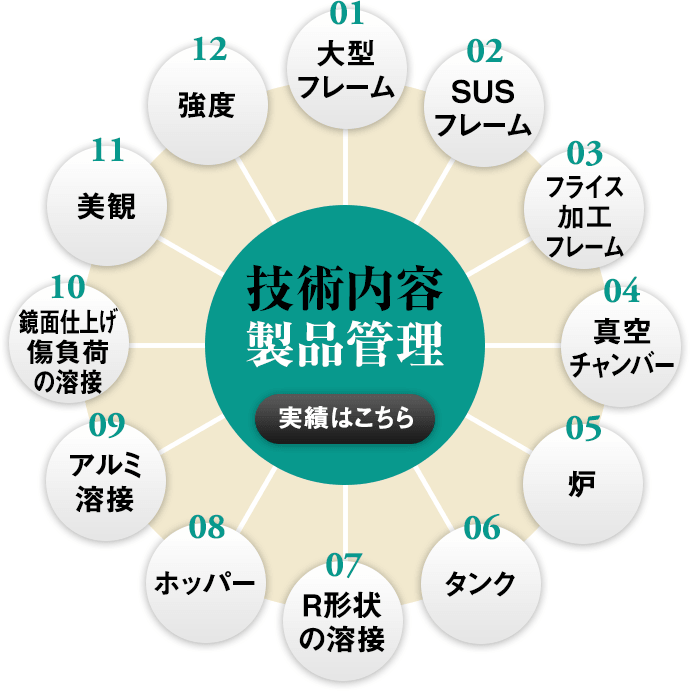

技術内容

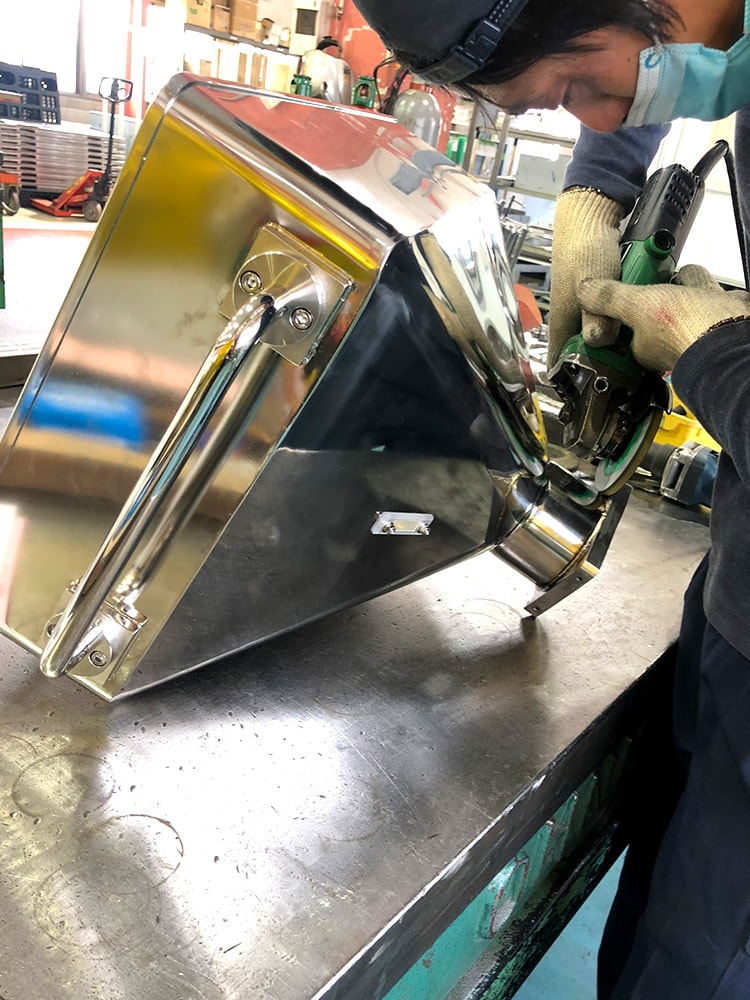

01 大型フレーム・02 SUSフレーム・03 フライス加工・04 真空チャンバー・05 炉・06 タンク・07 R形状の溶接・08 ホッパー・09 アルミ溶接・10 鏡面仕上げ傷負荷の溶接・11 美観・12 強度

溶接可能板厚範囲

TIG溶接
  • 0.512.0mm

  • SUS

    0.512.0mm

  • アルミ

    0.812.0mm

CO2半自動溶接
  • 0.825.0mm

  • SUS

    0.825.0mm

アーク溶接
  • 4.525.0mm

YAG溶接
  • 0.22.0mm

  • SUS

    0.22.0mm

溶接可能サイズ

弊社では溶接工場が2工場あり、サイズや用途に応じて工場を使用しております。

本館2階 溶接工場

手のひらサイズ
から2mまで

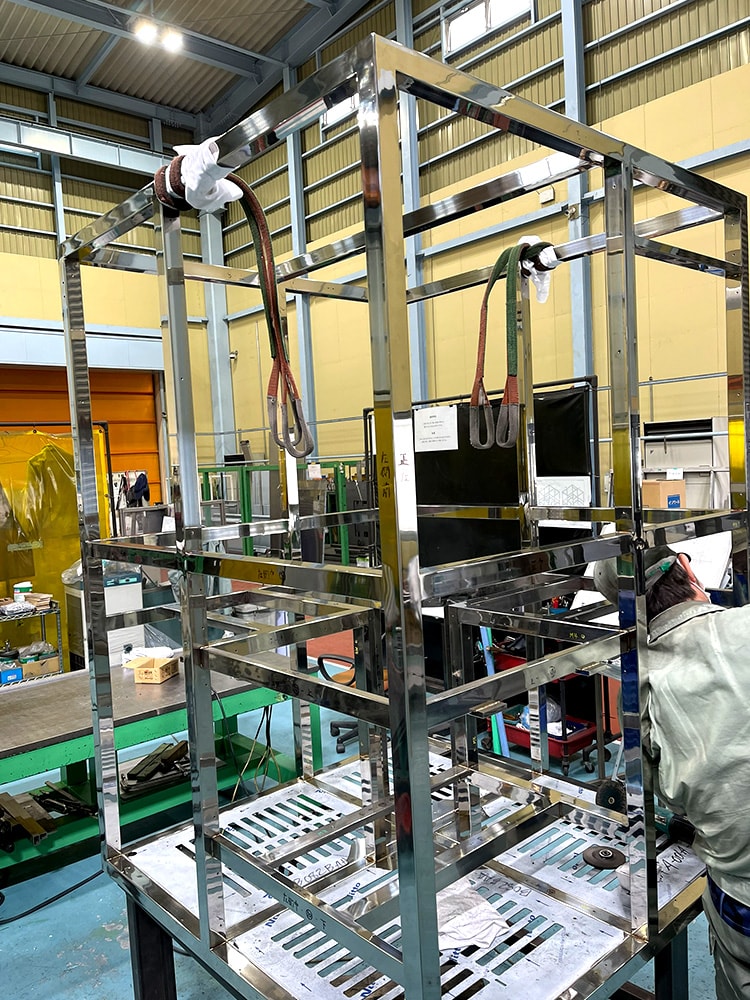

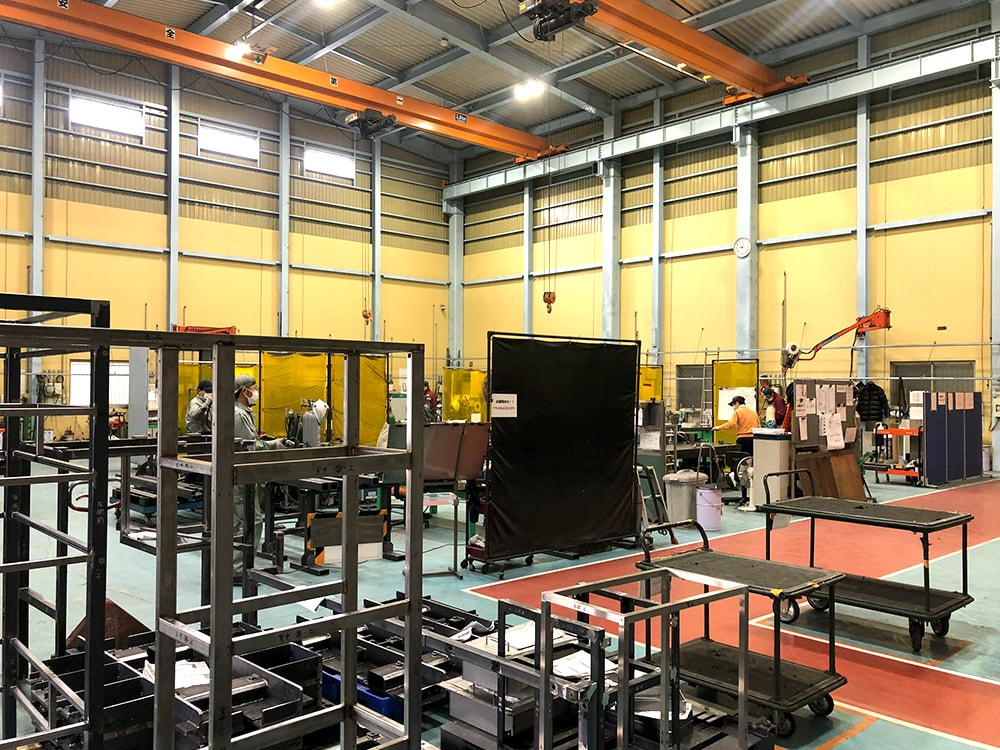

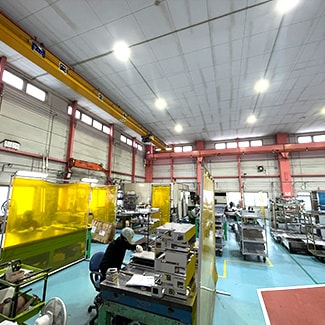

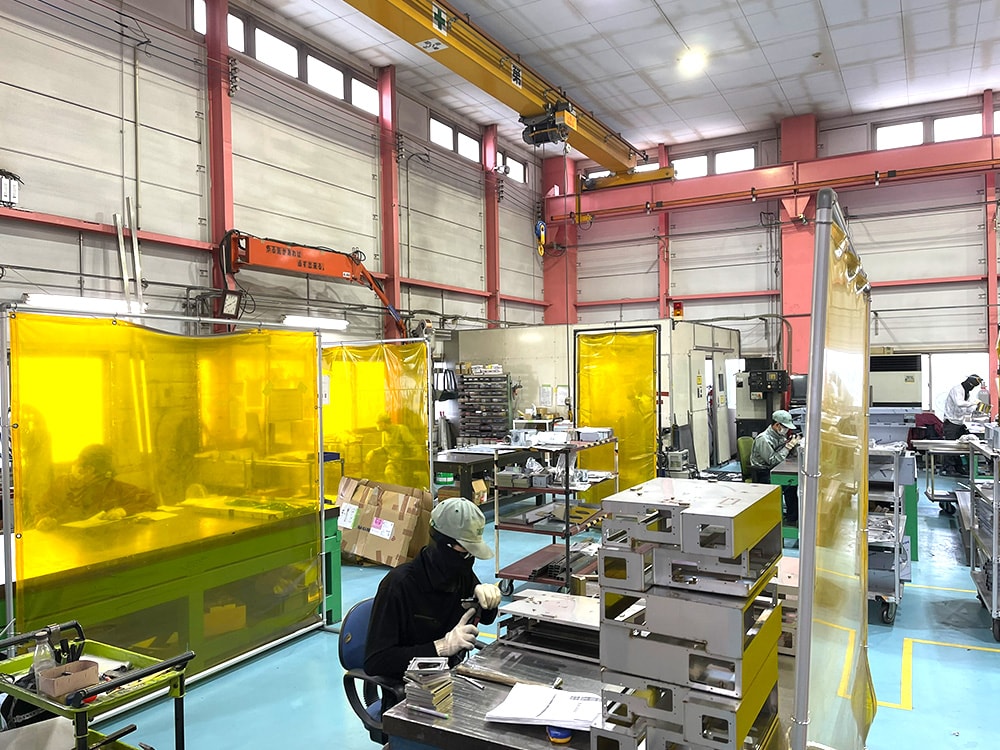

  • 本館2階 溶接工場の様子1
  • 本館2階 溶接工場の様子2
  • 本館2階 溶接工場の様子3
  • 本館2階 溶接工場の様子4

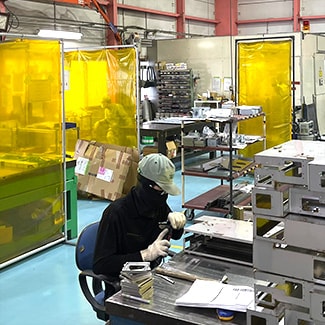

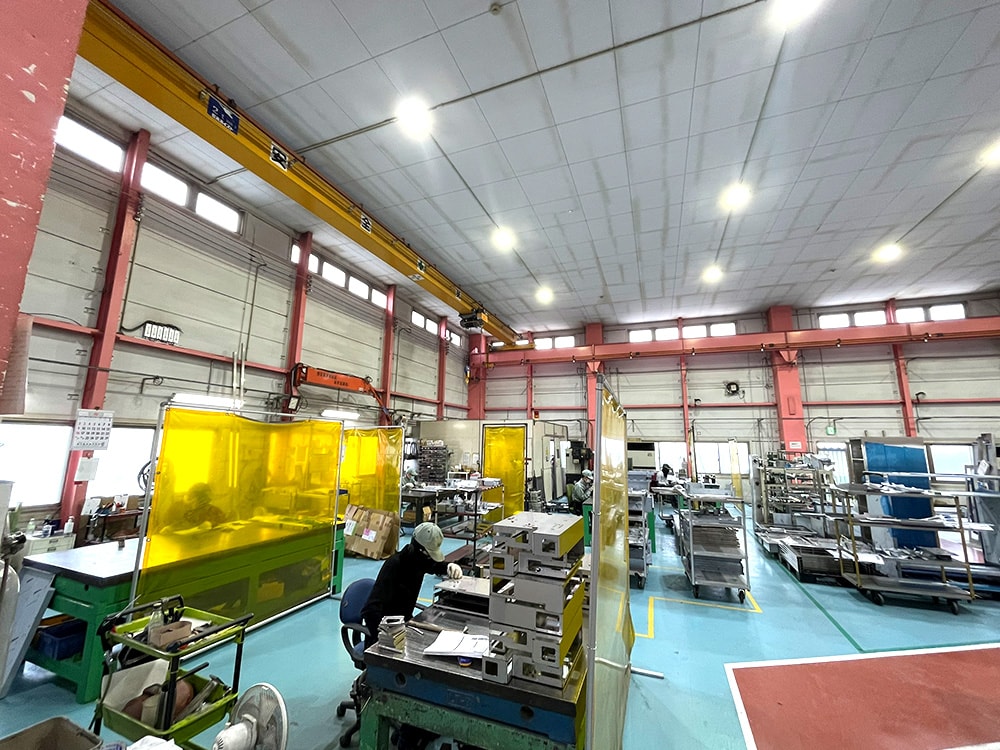

本館2階の溶接工場では手のひらに乗るようなサイズから2m以内のサイズのモノを主に溶接しています。

  • 医療機器部品
  • 半導体製造装置部品
  • 食品機器部品
  • 各種カバー類
  • ダクト類
  • ホッパー等
第二溶接工場

3.5m
高さ4.3mまで

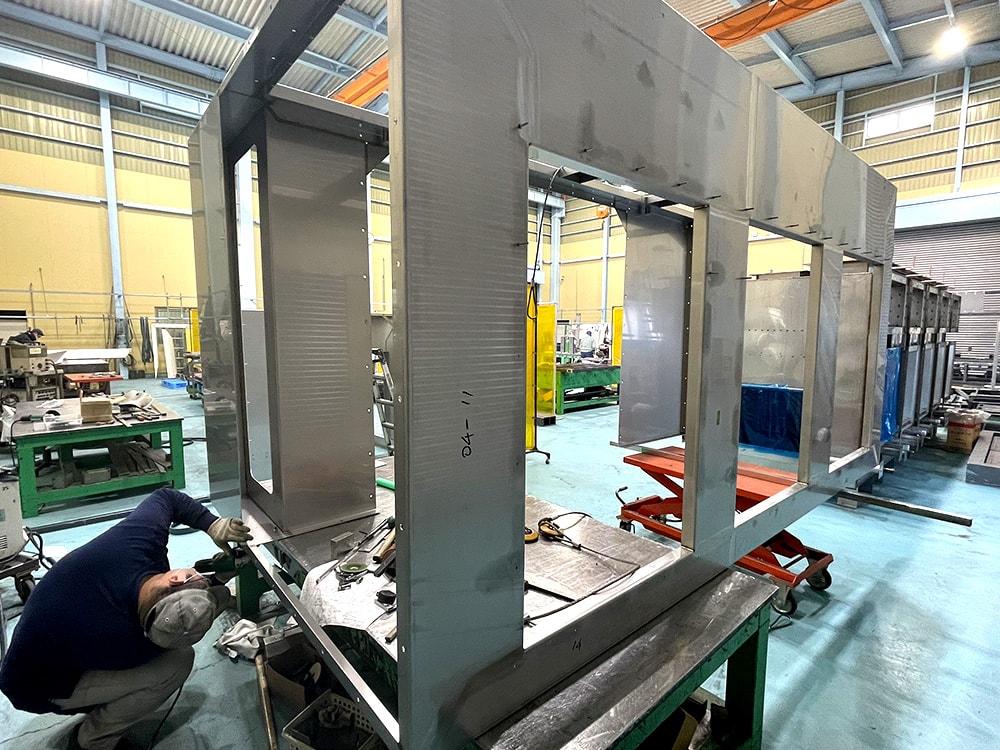

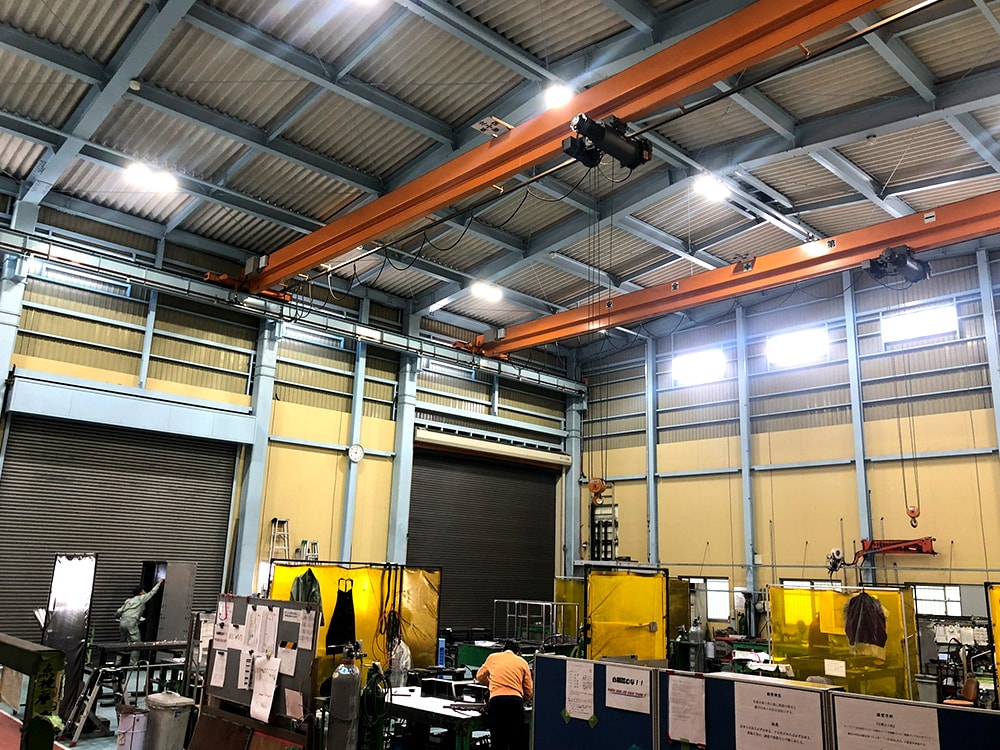

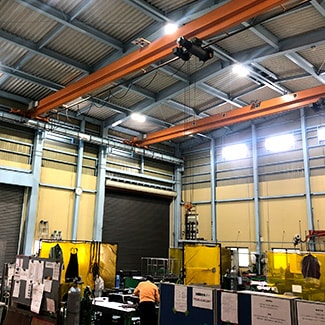

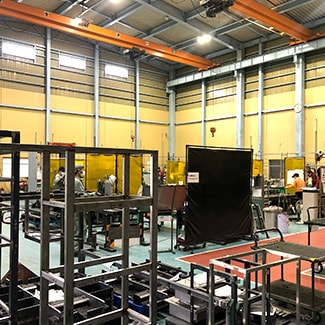

  • 第二溶接工場の様子1
  • 第二溶接工場の様子2
  • 第二溶接工場の様子3
  • 第二溶接工場の様子4

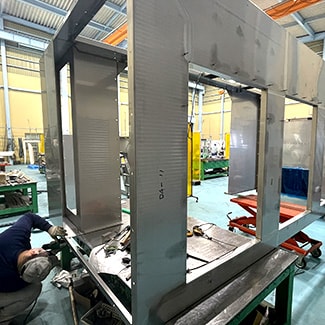

第二溶接工場は、天井高さが10m、走行クレーン吊りしろ9m、重量3.0トンが2基。
工場内トレーラーでの搬入出が出来、道路交通法で定められた幅3.5m、高さ4.3mまでの筐体溶接が可能です。

  • 世界最大G10液晶製造装置サイズ溶接可能

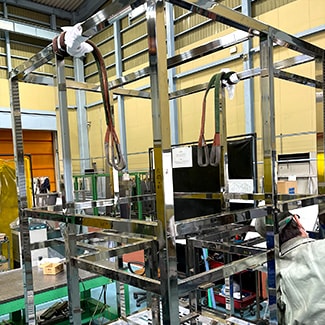

  • 大型フレーム
  • 大型カバー
  • 筐体
  • タンク
  • チャンバー
  • 炉等

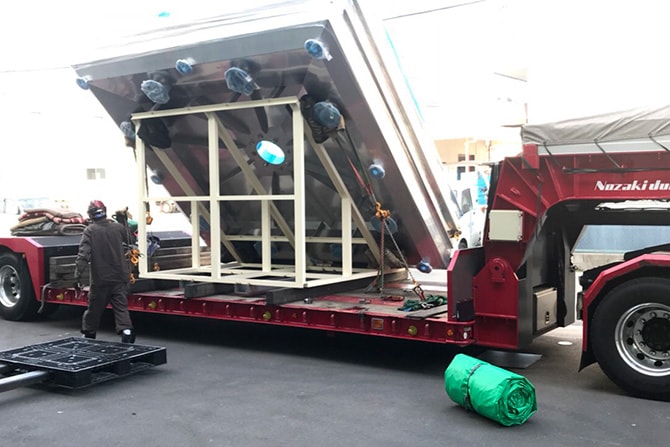

大型製品の搬出について

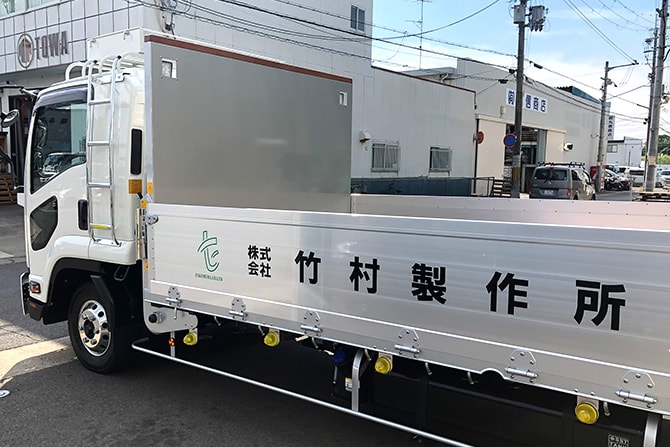

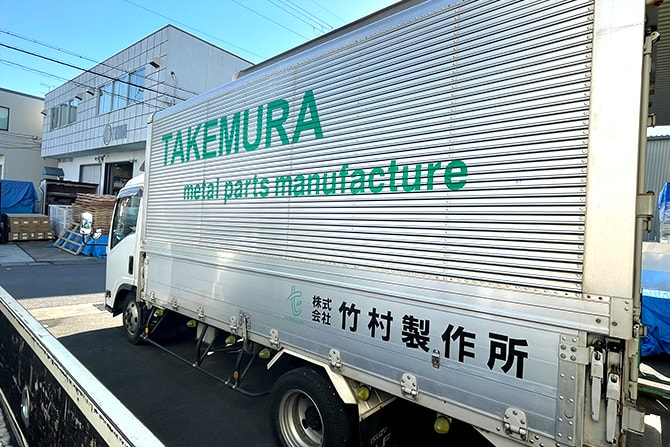

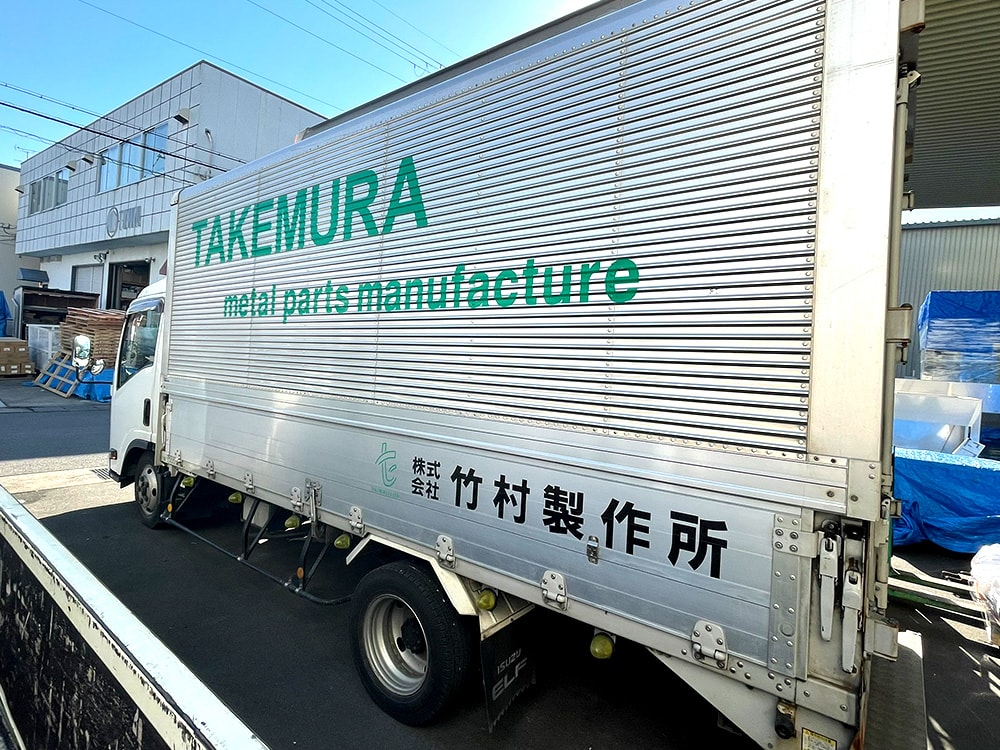

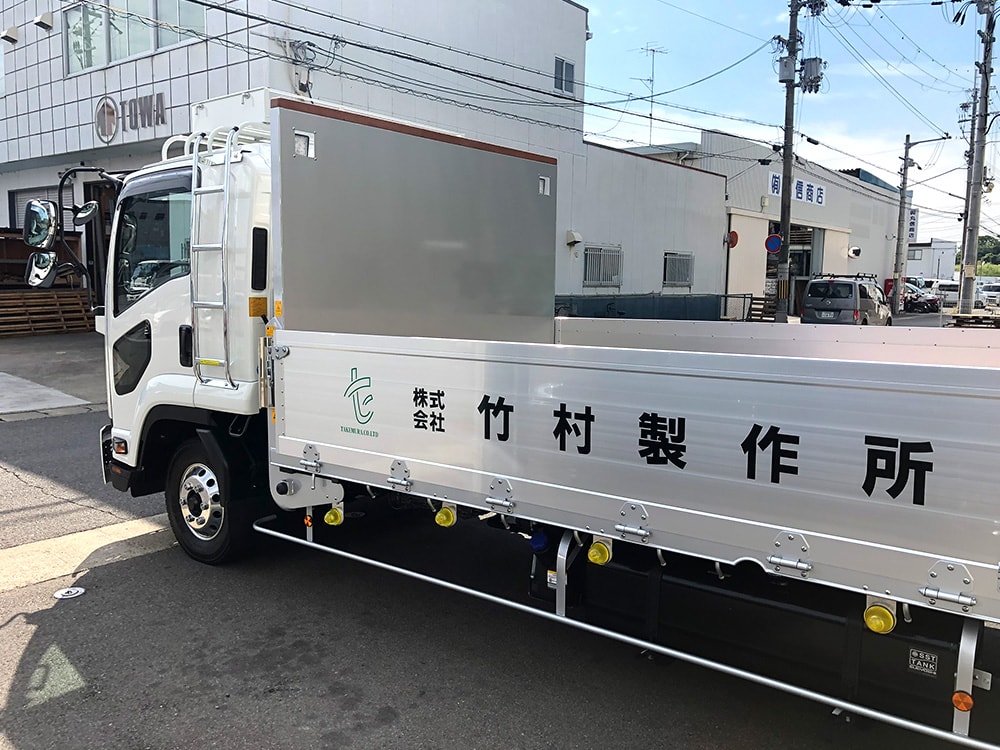

弊社では大型製品の搬出に、専用のトラック・トレーラーでお納めしています。

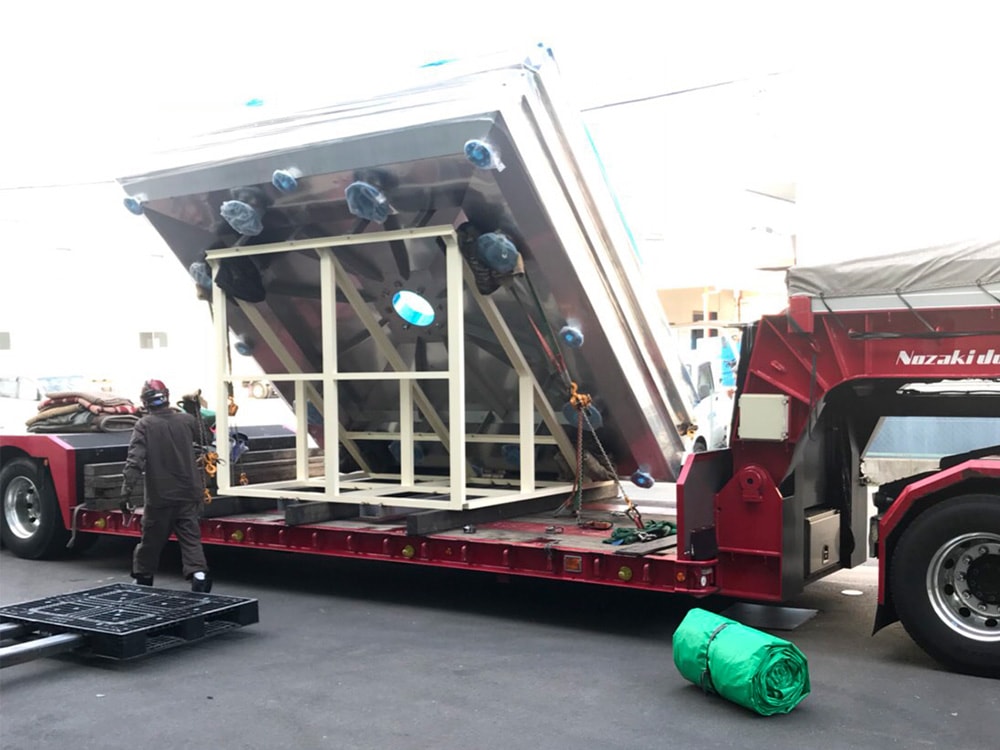

  • 搬出作業の様子1
  • 搬出作業の様子2
  • 搬出作業の様子3

CAD PROGRAMMER / MACHINE CADプログラマーと加工機

CADプログラマーは常駐7名、最大10名で対応可能!24時間稼働の加工機

竹村製作所は常駐7名、最大10名のCADプログラマーを擁し、
更に自動化された24時間稼働の加工機により、短納期対応が可能です。
基本納期は受注後2週間(14日間)としておりますが、特急希望の場合など
柔軟に対応させていただきますので、個別にご相談ください。

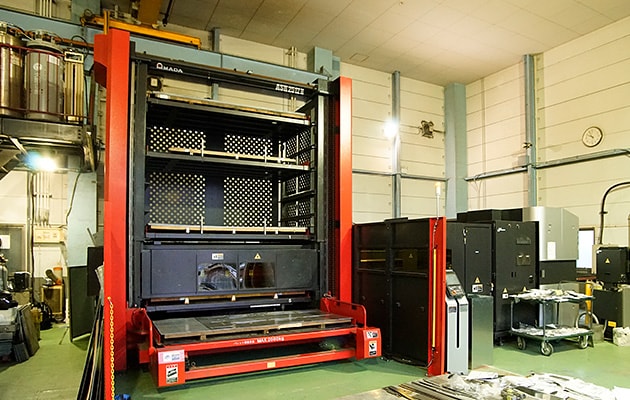

部材切断加工機はこちら

加工容量

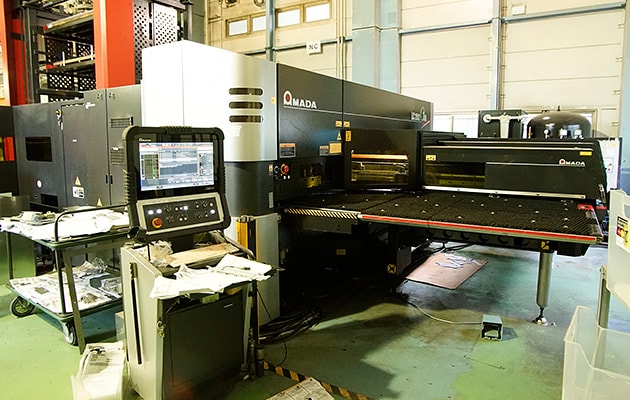

ファイバーレーザー、
パンチ複合機
アマダLC2515C1A
アマダLC2515C1A
加工範囲

3,050×1,525mm 3KW

加工板厚
  • 0.16.0mm

  • SUS

    0.16.0mm

  • アルミ

    0.16.0mm

  • 0.16.0mm

  • 真ちゅう

    0.16.0mm

(クリーンカット可能)

レーザー加工機
アマダFOM3015NT 4KW
アマダFOM3015NT 4KW
加工範囲

3,050×1,525mm

加工板厚
  • 0.322.0mm

  • SUS

    0.315.0mm

  • アルミ

    0.38.0mm

(クリーンカット可能)

プレスブレーキ(曲げ)
最大加工容量
アマダHDS-2204NT
4.0m 220トン
アマダFBDIII125
3.0m 125トン
アマダFBDIII80
2.5m 80トン
アマダRG
1.2m 30トン
フライス加工
加工範囲
マシニングMILLAC 1052V
1,000×3,000×H700mm
1,000×2,000×H700mm
マシニングVM4Ⅲ
500×400×H150mm
(タテ)フライス2V 5番
500×999×H500mm
(ヨコ)フライスENSHU
550×2,000mm
NC旋盤
最大加工範囲
マザックQUICKTURN300MB
直径420×長さ1,600mm
ミヤノ(自動バーフィーダー付き)
直径420×長さ2,000mm
ワイヤー放電機
加工範囲

300×300×H300mm

ここがポイント
竹村製作所

プログラム作成ミスがゼロ!
全ての工程でバーコード管理を実施しています!

弊社のCADプログラムはSheet Works(シートワークス)にて3Dデータが受け取り可能なため、プログラム作成ミスがゼロ!
また、竹村製作所の製品には「図面・製造指示書・作業指示書」が添付されており、全ての工程でバーコード管理を実施しているので、お客様の納期管理はもちろん、各工程の進捗管理も行っております。

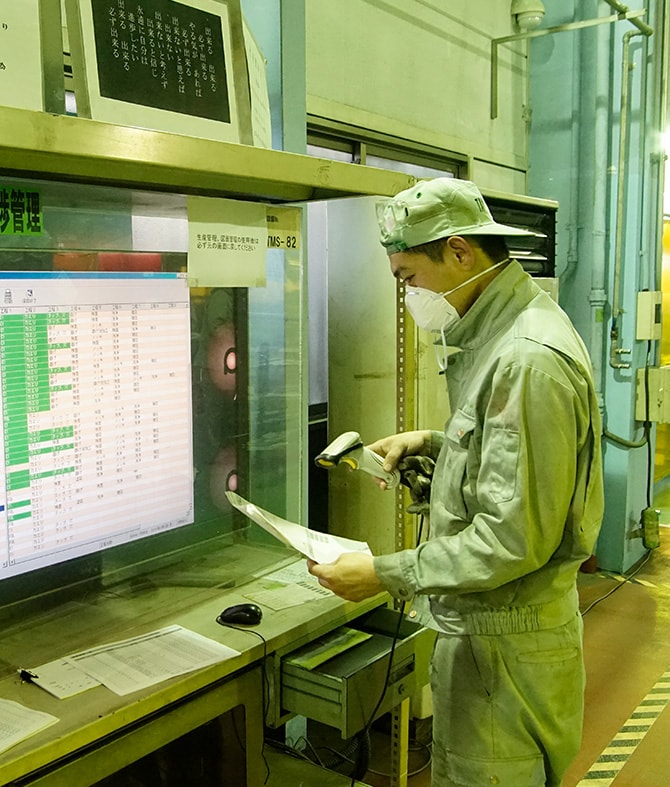

順次進捗状況を入力、リアルタイムで生産状況を管理

竹村製作所では、独自の生産管理システム、現場の進捗状況を、
多くの企業様にご視察いただいております。お気軽にお問い合わせください。
